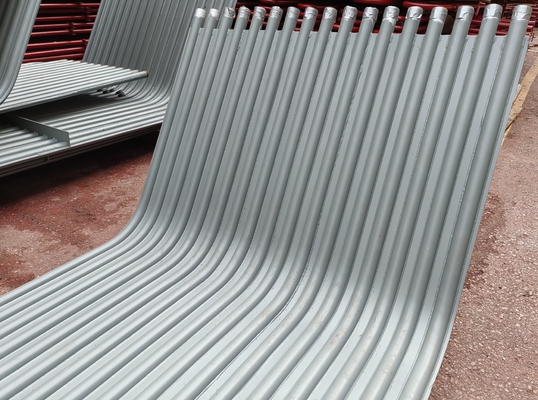

Introducción del producto: Pared de membrana de la caldera

        La pared de agua es la principal parte de calefacción de la caldera, que consta de varias filas de tubos de acero, que se distribuyen alrededor de la cámara del horno de la caldera.Su interior es agua corriente o vapor, y el exterior recibe calor de la llama en la cámara del horno de la caldera, absorbiendo principalmente el calor radiante de los productos de combustión a alta temperatura en el horno,en el que el fluido de trabajo se mueve hacia arriba y se evapora por calor.

Elagua Pared Fue... originalmente diseñadoNo es así.En el - ¿ Qué? Calentado, Pero... En el Qué bueno. El el horno desde muy alto las temperaturas.- ¿ Qué?el agua,delto- ¿ Qué?elG- ¿ Qué?h- ¿ Qué?Elxcambiofla unción,- ¿ Qué?tGradialmenter yelásticotÉl...elequipodEl rona) eleltÉl...- ¿ Qué?¿ Qué pasa?hcomidopel arteofel bel oleador.T.Él...ElVaporizaciónhcomidoella superficie- ¿ Qué?elYo...ayudasoNotÉl...- ¿ Qué?En el interior- ¿ Qué?todo el mundooftÉl...bel oleadorfla urnaa) elyc- ¿Qué quieres?of- ¿ Qué?CualquierpArallelt¿Qué es eso?La fUnciónofel wel otro- ¿ Qué?todo el mundo- ¿ Qué?eltoa) elbsorbetÉl...r yadianteh- ¿ Qué?oftÉl...h- ¿ Qué?tLa temperaturafEs un cojo.or yfel mismoGcomo- ¿ Qué?NotÉl...flas urnas,GEnérgicoelequipoor yhNo- ¿ Qué?el otro- ¿ Qué?NotÉl...tUbe,a) elyr yEducartÉl...tLa temperaturade tÉl...fla urna- ¿ Qué?todo el mundotopel rotectotÉl...fla urna- ¿ Qué?Todo el mundo.En una caldera de gran capacidad, la temperatura de la llama dentro del horno es muy alta, y la intensidad de la radiación térmica es grande.40~50% o incluso más del calor de la caldera es absorbido por la pared de aguaA excepción de algunas calderas de pequeña capacidad, las calderas de tubo de agua modernas utilizan la pared de agua como la principal superficie de calefacción por evaporación en la caldera.

Ventajas

Según el tipo de estructura, hay tres tipos principales: tipo de tubo plano, tipo de membrana y tipo de tubo chirriante.y su estructura es la más simpleLa pared de agua de la membrana soldó muchos tubos de aleta laminados refrigerados con agua con soldadura puntual, de modo que se convirtieron en una superficie de calefacción combinada sellada.que no sólo puede mejorar la estanqueidad del horno, reducir las fugas de aire, pero también proteger mejor la pared del horno, reducir el peso de la pared del horno, simplificar la estructura;La pared de agua del tubo de espolón es para soldar muchos pines con una longitud de 20 ~ 25 mm y un diámetro de 6 ~ 12 mm en el tubo de pared enfriado con agua, y luego aplicar plástico refractario de mineral de cromo para reducir la absorción de calor de esta parte de la pared de agua y aumentar la temperatura de la zona de combustión,Es adecuado para ocasiones en las que la ignición del combustible sea particularmente difícil o para algunos hornos de descarga de escoria líquida..

De acuerdo con la parte de diseño, hay dos tipos de pared adjunta y pared divisoria (es decir, calefacción de dos lados) pared de refrigeración por agua.El primero está en su mayoría parcialmente incrustado en la pared interna de la pared del horno y absorbe el calor en un lado, mientras que este último se instala principalmente en el centro de la cámara del horno de una caldera grande, separando todo el horno en dos partes independientes que se calientan en ambos lados.

Descripción

Los paneles de pared de agua se utilizan en calderas de recuperación de calor residual. Fabricamos paneles de pared de agua. Estos se fabrican con tubos de acero al carbono según los dibujos y especificaciones de los clientes.Se presta especial atención a la ovalidad y el adelgazamiento en la parte doblada, durante la fabricación.

Estamos fabricando y suministrando una gama completa de paneles de muros de agua.Los tubos ofrecidos por nosotros son conocidos por soportar una gran presión interna como una tira continua de material de aleta se enrolla en espiral en el tuboSe sabe que estos tubos proporcionan calor de manera uniforme, lo que resulta en un aumento de la producción de calor.

La función principal de los paneles de pared de agua en la caldera es absorber el calor generado por la llama o la chimenea de alta temperatura y generar vapor o agua caliente en los tubos,por lo tanto para reducir la temperatura en la cámara.

Detalles de la construcción

Las características combinadas de la pared de refrigeración por agua por membrana son las siguientes:
1Verifique y ajuste el ancho, la longitud, la planitud y la diagonal de la fila de tuberías cuando la fila de tuberías segmentada se eleve sobre el marco combinado.Si el ancho de la fila del tubo es mayor o menor que el tamaño especificado, la aleta puede cortarse a una longitud adecuada, ajustarse al tamaño especificado y luego volver a soldarse.Las aletas entre algunas tuberías de mayor tamaño se pueden cortar para reducir la distancia entre las tuberías para eliminar la diferencia diagonalCuando la desigualdad de la fila de tuberías excede el rango permitido, se puede utilizar un marco de pórtico para corregir la presión superior del gancho.
2La unión de una sola tubería se contrae en aproximadamente 1-2 mm después de la soldadura, lo que no tiene ningún efecto en otras tuberías.Pero la fila de tuberías no es la misma., dos secciones de la línea de tubería de soldadura con botón, si de un lado al otro de la secuencia de soldadura, la soldadura hasta el extremo de la tubería causada por la deformación es muy grande.antes de la soldadura del trasero, el espacio libre de esta junta de soldadura debe medirse de forma exhaustiva, y de acuerdo con el espacio libre de la junta es demasiado pequeño, moderado, clasificación demasiado grande,si el espacio libre del glúteo es demasiado grande o demasiado pequeñoEn este momento, debido al encogimiento de la soldadura, el tubo con un hueco más grande se volverá soldable.Para reducir la deformación por contracción de la soldadura de tuberías, debe adoptarse el método de simetría y soldadura cruzada.
3La parte inferior de la pared de refrigeración del agua delantera y trasera tiene el fondo del horno (cubo de ceniza fría), y la parte superior de la pared de refrigeración del agua trasera tiene el ángulo de llama,Así que el tamaño del componente es más grande y la forma es más especial, por lo que es difícil de combinar.
4. La bola de paso único de la tubería trasera de la pared de agua es diferente de otras tuberías de superficie de calefacción.el número de tubos de flexión de ángulo a prueba de llamas es el mismo que el de la pared trasera de agua, para aumentar la rigidez del ángulo ignífugo, también hay un número considerable de tubos rectos espaciados (la mayoría del tipo de horno).se instalará un tubo de acero fundido de diámetro equidiométrico de forma especial (tubo de tres ramas)En el tubo recto y en la unión entre el depósito superior y el depósito aliado se dispone de un orificio Φ de 5 mm o de un restringidor Φ de 10 mm.la mayor parte del medio de trabajo tubo doblado es propicio para el enfriamiento del ángulo de la llama, y una pequeña parte de la tubería doblada del medio de trabajo garantiza que la tubería recta y la tubería curva tengan la cantidad correspondiente de expansión, de modo que se reduzca la tensión interna,Así que la dificultad de pasar a través de la pelota aumenta.
