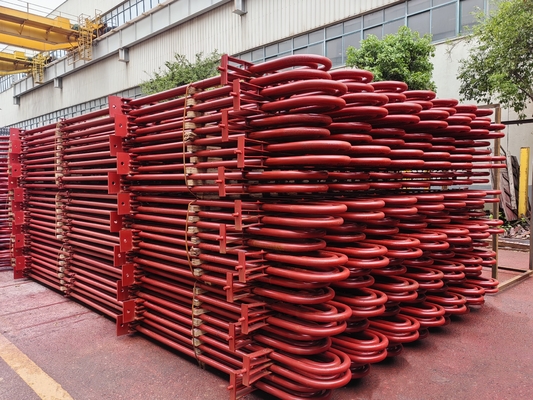

Economizador de caldera de ahorro de energía para mejorar la eficiencia y la prevención de la corrosión

Economizador de caldera de ahorro de energía para mejorar la eficiencia y la prevención de la corrosión- ¿ Qué?

Resumen de las actividades

El economizador de caldera, como su nombre indica, es un tipo de equipo utilizado para reducir el consumo de combustible de la caldera y mejorar la eficiencia térmica,mediante la recuperación de calor en el gas de combustión para reducir las emisiones de gases de combustiónEl economizador de la caldera tiene principalmente dos aspectos de función:uno es utilizar el calor residual en el gas de combustión para calentar el agua de entrada de la caldera, que mejora la eficiencia térmica de la caldera, y el otro es reducir la temperatura y la emisión de humo de los gases de combustión, reduciendo la contaminación del medio ambiente.El economizador de la caldera es un equipo muy importante de ahorro de energía, que tiene un papel muy importante en el ahorro de energía y la protección del medio ambiente.

Precio de trabajoPrincipio

El economizador de caldera es una especie de intercambiador de calor para calentar el agua de alimentación utilizando el calor del gas de humo.pasando el calor a la pared del tuboEl agua fluye de abajo hacia arriba, y absorbe el calor de la pared del tubo, y su temperatura es cada vez más alta.pero también es bueno para el flujo de agua/vapor y el escape, así como para disminuir la corrosiónUna vez más, esta manera funciona bien para limpiar el polvo.

Funciones

El origen del uso de economizadores es calentar el agua de alimentación utilizando el calor de los residuos de los gases de combustión para disminuir la temperatura de los gases de escape y aumentar la eficiencia de la caldera, ahorrar el consumo de combustible,que es como se llama economizerSi se utilizan economizadores de caldera, el agua de alimentación ya se calienta aquí antes de llegar a la superficie de calefacción por evaporación,Por lo tanto, el calor absorbido en la superficie de calefacción por evaporación, así como en el área de calefacción, se reduce definitivamente.La temperatura media del fluido de trabajo es inferior a la del fluido superficial.La estructura es también muy apretada, por lo tanto, el flujo de agua es muy estrecho y el flujo de agua es muy estrecho.la diferencia de temperatura de transferencia de calor y el coeficiente de transferencia de calor es mayor que la del conjunto de tubos de evaporación por convección que tiene el mismo rango de temperatura de humoEl agua de alimentación calentada llega al tambor de vapor, y el agua de alimentación de la caldera, que se utiliza para la producción de agua, se utiliza para la producción de agua.de esta manera puede disminuir la diferencia de temperatura entre el agua y la pared del tambor de vaporEn la actualidad, los economizadores son las partes cruciales de las calderas, por lo que podemos resumir las funciones de los economizadores como sigue:

1- ahorro de combustible: los economizadores se colocan en la parte trasera de las calderas.

2Mejorar las condiciones de trabajo de los tambores de vapor: debido a los economizadores, la temperatura del agua de alimentación aumenta al entrar en el tambor de vapor.Reduce la diferencia de temperatura entre el agua de alimentación y la pared del tambor de vapor, así como la tensión térmica del tambor de vapor, de modo que mejore las condiciones de trabajo de los tambores de vapor y aumente la vida útil.

3- reducir los costes de fabricación de la caldera: el agua de alimentación se calienta en los economizadores de la caldera.El uso de piezas de repuesto de baja temperatura como economizadores de calderas para reemplazar algunos de los paneles de pared de agua de alta temperatura de alto precio reduce el costo de fabricación de calderas.

Tipos

Si según los materiales, los economizadores pueden dividirse en economizadores de tubo de acero y economizadores de hierro.porque tienen una alta resistencia y una capacidad de trabajo confiable, y son capaces de resistir los impactos, mientras que tienen un buen rendimiento de transferencia de calor, estructura pequeña y bajo costo.Pero ahora la caldera moderna alimenta el agua estrictamente tratada, así que el problema está casi resuelto.

Si de acuerdo con la extensión de calentamiento del fluido de trabajo, los economizadores se pueden dividir en tipos no hirvientes y hirvientes.

1. Economizadores de ebullición: la temperatura del agua de salida no sólo puede alcanzar la temperatura sobrenaturada, sino que también puede hacer que algo de agua se evapore, la proporción es de aproximadamente el 10-15% del agua total de alimentación,no más del 20% en caso de una gran resistencia de flujo causada al fluido de trabajo.

2Los economizadores no hirvientes: la temperatura de salida es 20-25 grados inferior al punto de ebullición bajo la presión dada.

La mayoría de las calderas de media presión utilizan economizadores de tipo de ebullición. Esto se debe a que el calor latente de la vaporización del agua en las calderas de media presión es alto y el calor del agua calentada es pequeño. Thus it is necessary to send some water to be vaporized in boiler economizer so as to prevent unstable combusion in furnaces and prevent increased consumption of metal in the heating surfaces as superheaters caused by too low outlet flue gas temperatureAdemás, puede ayudar a desempeñar el papel de economizadores.

Las calderas de súper alta presión utilizan principalmente economizadores de tipo no hirviente.Mientras que el calor del agua caliente es cada vez más, so it is necessary to send some water to be heated in water wall panels so as to prevent the slagging on the heating surfaces of the furnace outlets and the furnace inside caused by too high temperatures in furnaces and of outlet flue gasPor lo general, las calderas de súper alta presión utilizan economizadores de tipo no hirviente.

El factor principal para considerar qué tipo de economizadores son los parámetros de la caldera.la relación de absorción de calor necesaria en tres etapas para calentar el fluido de trabajo hacen diferenciasPor lo tanto, la disposición correspondiente de las tres superficies de calefacción también debe cambiar.mientras que la absorción de calor del agua por calentamientoLos economizadores de tipo no de ebullición son el tipo principal para calderas de unidad de súper alta presión.

Especificaciones

Control de calidad

1- Prueba de impacto y informe de cálculo de resistencia con información sobre los materiales aplicados.

2. informe de inspección no destructiva del 100% de la placa, tubo y electrodo de acero

3- informe de inspección de rayos X, rayos γ y penetración de líquido (sima de soldadura): para garantizar la calidad de toda la caldera

4- Reporte de ensayo hidráulico: garantizar la presión de trabajo y la seguridad estándar
