Los jefes multíples de acero de la caldera de carbono de ASME la absorción de la energía térmica

Los jefes multíples de acero de la caldera de carbono de ASME la absorción de la energía térmica

Descripción de producto

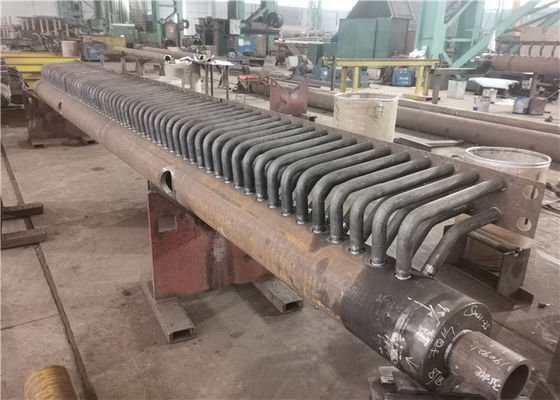

El jefe multíple de la caldera es una clase de tubo para la sustancia de trabajo de mezcla de la caldera y de asegurar la calefacción del uniforme de la sustancia de trabajo. Para mejorar la eficacia de la caldera, las calderas se desarrollan gradualmente en calderas tubulares para aumentar área de transferencia de calor. Las corrientes del pote del barril del pote a la caja más baja a través del tubo hacia abajo, y son distribuidas a cada paquete de tubo por el cuerpo de la caja. El agua en estos paquetes de tubo absorbe energía térmica y recoge en el cuerpo superior de la caja y después fluye continuamente nuevamente dentro del barril del pote. Llamamos los jefes superiores y más bajos del cuerpo de la caja. El jefe es una parte importante de la caldera, que se divide en jefe superior y un jefe más bajo.

La función principal es recoger los fluidos operantes o redistribuir los fluidos operantes a otras tuberías a través de jefes. Es decir, para recoger, mezclar y distribuir los fluidos operantes, para asegurar los fluidos operantes se distribuyan y se calienten uniformemente. Un jefe más bajo, también llamó la caja de la coque-prueba, está situado a ambos lados de la rejilla y directamente de los contactos con la costura de carbón ardiente. Su función es refrescar la escoria de coquefacción sin la vinculación con la pared lateral.

Tipos

Según su ubicación, hay jefe superior y un jefe más bajo del jefe o de la entrada y jefe del mercado. Según los tipos de paquetes recogidos, pueden ser divididos en los jefes de la pared del agua, jefes del sobrecalentador, jefes del ahorrador y así sucesivamente.

Funciones

El jefe es instalaciones de una tuberías para las sustancias de trabajo de mezcla de calderas y de asegurar la calefacción uniforme de sustancias de trabajo. La pared de horno de calderas industriales se compone generalmente de filas de los tubos (paredes refrigeradas por agua), pero el tamaño de calderas es enorme, y la estructura es compleja. No puede garantizar que las sustancias de trabajo en todos los tubos absorben el mismo calor. Hay muchas diferencias en la absorción del calor en diversas piezas. La instalación de jefes puede dejar la sustancia de trabajo en cada tubo converge aquí, y distribuye al nivel siguiente de cada tubo para reducir la desviación termal para optimizar y estén mejorados la absorción del calor, flujo del fluido operante y el enfriamiento y la eficacia termal de la caldera; además, el tamaño, el número y la disposición de los tubos en las partes de la parte superior, medias y más inferiores de la caldera son diferentes. El jefe es responsable de conectar cada sección para asegurar el flujo liso de sustancias de trabajo.

Control de calidad

1. Informe del cálculo de fuerza con la información de materiales aplicada.
2. (Inspección no destructiva) informe 100%NDT de la placa de acero, del tubo y de la barra de soldadura.
3. informe de inspección 100%X-ray (costura de soldadura): para asegurar la calidad de la caldera entera.
4. Informe de prueba hidráulica: asegure la presión y la seguridad estándar de trabajo.
