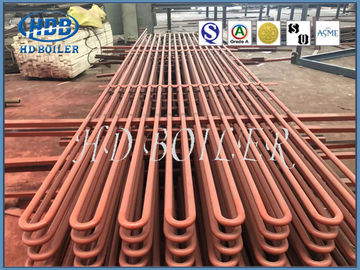

La caldera estándar del intercambio de calor del sobrecalentador y del recalentador de ASME parte eficacia alta

La caldera estándar del intercambio de calor del sobrecalentador y del recalentador de ASME parte eficacia alta

Introducción de productos

El recalentador es esencialmente una clase de sobrecalentador del vapor que recaliente el vapor de baja presión se ha exagerado que y alcance cierta temperatura. El recalentador más futuro mejora la eficacia del calor de la circulación de la central eléctrica y controla la temperatura del vapor de la cuchilla del estadio final de la turbina de vapor dentro de la gama permisible. Un recalentador es un calentador que convierte el vapor de una turbina de vapor en el vapor sobrecalentado. Hay dos funciones del recalentador. Uno es reducir la humedad del vapor de agua, que es útil proteger la cuchilla de turbina. En segundo lugar, la eficacia interna relativa y la eficacia interna absoluta pueden ser mejoradas.

El tipo favorece método de apoyo de las desventajas:

Colgante-tipo

Detalles

Estructura del diseño

1. vapor saturado de calefacción, temperatura hasta 900 grados C.

2. eficacia alta, el >90%.

3. calefacción de alta velocidad.

4. diseño con acero inoxidable.

5. vida de servicio larga de diseño, 15 años.

Función del producto

Para mejorar la eficacia del calor de sistemas de generación grandes, el ciclo de recalentamiento intermedio es ampliamente utilizado. El vapor principal que sale del sobrecalentador de la caldera se envía al recalentador para aumentar la temperatura después de que el trabajo se haga en el cilindro de alta presión de la turbina de vapor. Entonces se envía al cilindro medio de la presión de la turbina de vapor para continuar la extensión y el trabajo. Algunas unidades grandes, después de que el cilindro medio de la presión el vapor de escape de nuevo a la calefacción de la caldera, conocida como ciclo de recalentamiento intermedio dos, pueden ser eficacia relativamente mejorada de la circulación de los centros de experimentos 2%.Some incluso adoptan alrededor tres ciclos de recalentamiento. Después del ciclo de recalentamiento se adopta, el sistema termal, el ajuste de la estructura y de la operación del dispositivo de la turbina de la caldera y de vapor se convierte en complejo y los aumentos del coste, así que se adopta en las unidades de generación de más se utilizan de 100 megavatios, generalmente solamente recalentamiento una vez intermedio.

Características de producto

La resistencia del flujo del vapor en el sistema del recalentamiento tiene un mayor impacto en la eficacia termal del ciclo de la unidad, que disminuye por 0,2 ~ 0,3% para cada aumento de 0,1 mpa en resistencia. Por lo tanto, diámetros más grandes del tubo (42 ~ 60 milímetros) y un flujo más bajo de masa del vapor (250 ~ 400 kilogramos (metro 2· el S.) es de uso general controlar resistencia del cuerpo del recalentador para no exceder 5-7% de su presión del vapor de la entrada. La presión del vapor recalentado es más baja que la del vapor principal, y la transferencia de calor de la convección del vapor dentro del tubo es pobre a la pared del tubo. Por lo tanto, la temperatura del metal de la pared del tubo es más alta, y un mejor acero de alta temperatura debe ser adoptado, e incluso el acero austenítico del níquel del cromo debe ser adoptado. La temperatura de recalentar el vapor puede ser ajustada (véase la regulación de temperatura del vapor de la caldera).
