El panel de pared prefabricado estándar de horno de la caldera de SA192M ASME

Paredes estándar de la membrana de la caldera de ASME hechas de SA192M para el reemplazo/el mantenimiento del molino de Sugur

Introducción de productos

Los paneles de pared del agua son la superficie de calefacción principal de calderas, integrada por números de filas de los tubos de acero, dispuestas alrededor de la esquina de la caldera. Dentro es la agua el corriente o el vapor, y el exterior acepta el calor de la llama en el horno de la caldera, absorbiendo principalmente el calor de la radiación de los productos des alta temperatura de la combustión en el horno. El fluido operante sube en él y se evapora por calor.

Cuando la pared del agua fue diseñada inicialmente, no fue pensado para ser calentado, pero para refrescar el horno de modo que no fuera dañado por la temperatura alta. Luego, debido a su buena función del intercambio de calor, substituyendo gradualmente el tambor del vapor para ser las piezas de calefacción principales para las calderas. Son la superficie de calefacción evaporativa que consiste en muchos tubos paralelos puestos en la pared interna del hogar de la caldera. Sus funciones son absorber el calor radiante por el tubo de alta temperatura del fuego o de gas en el horno, y producen el vapor o la agua caliente dentro de los tubos, y también reducir la temperatura de la pared de horno para protegerla. En calderas de la capacidad grande, la temperatura de la llama en el horno es muy alta y la intensidad de la radiación térmica es muy alta. 40-50% aún más de calor es absorbido por la pared del agua. Excepto las calderas de pequeña capacidad, la superficie de calefacción evaporativa principal para las actuales calderas de tubo de agua es la pared del agua.

Si según el tipo de la estructura, las paredes del agua se pueden dividir en tipos: tipo desnudo del tubo, tipo de la membrana y pinchar el tipo del tubo.

El tipo de la membrana es el más ampliamente utilizado.

La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

Según el diverso proceso de fabricación, la pared del agua de la membrana se puede dividir en tres tipos (véase fig. 1): los tubos de aleta 1.rolled se sueldan con autógena en filas, con carga de trabajo menos de soldadura, pero los tubos de aleta son costosos. el tubo 2.bare y la aleta (acero plano) se sueldan con autógena en filas, que tiene coste material bajo y puede cumplir fácilmente los requisitos de diversas echadas, solamente acero plano requiere la alta precisión y equipment.3 de acabado. La soldadura por fusión desnuda del tubo, las aletas entre los tubos es formada llenando el alambre de soldadura, usado sobre todo para la pequeña echada entre los tubos. La echada entre los tubos de la pared del agua de la membrana se relaciona con los factores tales como presión de la caldera y la carga de calor del horno, s/d es generalmente 1.2-1.5.

Especificación

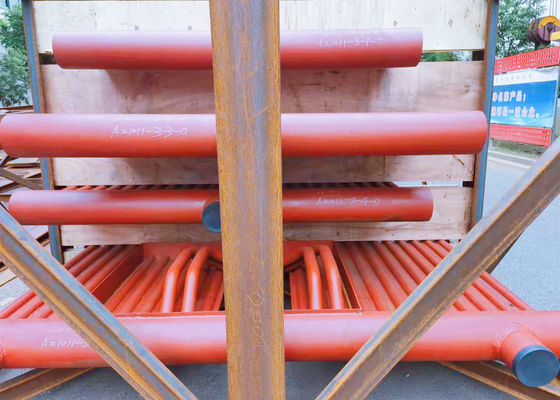

Las imágenes arriba son paredes de la membrana para un proyecto de Paquistán con los detalles de la especificación abajo:
