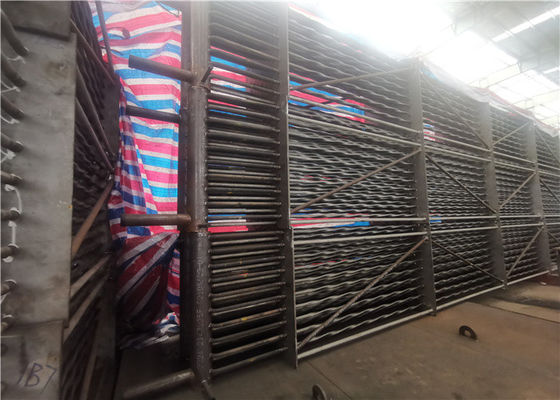

Ahorrador plano de acero inoxidable del cambiador de calor del tubo espiral de la torsión

Tubo torcido de acero inoxidable de Sprial del ahorrador del cambiador de calor del tubo

Descripción del cambiador del ahorrador/de calor

El cambiador de calor es un dispositivo para transferir la parte del calor de los líquidos calientes a los líquidos fríos. El cambiador de calor desempeña un papel importante en la sustancia química, petróleo, poder, comida y mucho la otra producción industrial. El cambiador de calor ha sido ampliamente utilizado en la producción química, como el calentador, el refrigerador, el condensador, el evaporador y reboiler, etc….

Componen al paquete de tubo del cambiador de calor de varios tubos planos torcidos, y una pluralidad de aros de acero se arregla fuera del paquete de tubo para aumentar la tiesura del paquete de tubo. Debido a la estructura especial del tubo, el interior flúido y fuera del tubo es adentro de flujo en espiral, y el intercambio de calor del líquido en ambos lados se fortalece al mismo tiempo. La estructura especial de la bobina de obstrucción fuera del paquete de tubo supera el fenómeno corto del flujo del medio de la transferencia de calor entre el paquete de tubo y el interior de la cáscara. Este cambiador de calor sin la placa de bafle, reduce el coste, reducir el escalamiento y la vibración, especialmente convenientes para la cáscara existente y perspectivas amplias químicas, petroquímicas y otras de la transformación del cambiador de calor del tubo, en de las industrias del uso.

El proceso de fabricación del tubo plano espiral incluye “aplanar” y “torcer caliente”. El cambiador de calor mejorado del tubo de la torsión es tan simple como la cáscara y el cambiador de calor tradicionales del tubo, pero hay muchos avances emocionantes. Ha obtenido las ventajas técnicas y económicas siguientes: transferencia de calor mejorada, escalamiento reducido, contracorriente verdadera, coste reducido, ninguna vibración, espacio de ahorro, ningún elemento del bafle.

Debido a la estructura única del tubo, del tubo y de la cáscara esté en el movimiento espiral al mismo tiempo, que promueve el grado de turbulencia. El coeficiente de transferencia de calor total del cambiador de calor es el 40% más alto que el del cambiador de calor convencional, mientras que la caída de presión casi es lo mismo. Al montar el cambiador de calor, el tubo plano espiral y el tubo liso pueden también ser utilizados. El cambiador de calor se fabrica estrictamente de acuerdo con estándares de ASME. Donde se utilizan la cáscara y los cambiadores de calor del tubo y los dispositivos convencionales, tales cambiadores de calor pueden ser substituidos. Puede obtener el mejor valor del calor común de la cáscara y del cambiador de calor del tubo y de la placa y del marco transfiera el equipo, y tiene perspectiva amplia del uso en industria química y petroquímica.

Especificaciones

Uso

Durante la operación de la caldera en usos comerciales e industriales típicos, aproximadamente 10-20% del valor calorífico del combustible se expulsa con los gases de pila a la atmósfera. Los ahorradores de la pila se diseñan para recuperar las cantidades significativas de esta pérdida de energía del gas de pila, mejorando de tal modo sumamente eficacia de sistema de la caldera. Hay varias consideraciones al seleccionar un ahorrador:

• caída de presión del Gas-lado. La contrapresión añadida en la pila de la caldera afecta a la capacidad de la producción de la fan del aire de combustión. Las fans del ahorrador y del aire de combustión se deben clasificar correctamente para asegurar una operación y una capacidad convenientes de sistema.

• Temperatura del agua de alimentación. El agua de alimentación al ahorrador se debe desairear y la temperatura setpoint como mínimo en 220oF para prevenir la corrosión del tubo.

• Caída de presión de la orilla del agua. Las bombas del agua de alimentación se deben clasificar para acomodar la caída de presión del ahorrador. Además, un sistema de modulación continuo del agua de alimentación se requiere para asegurar flujos apropiados a través del ahorrador.
