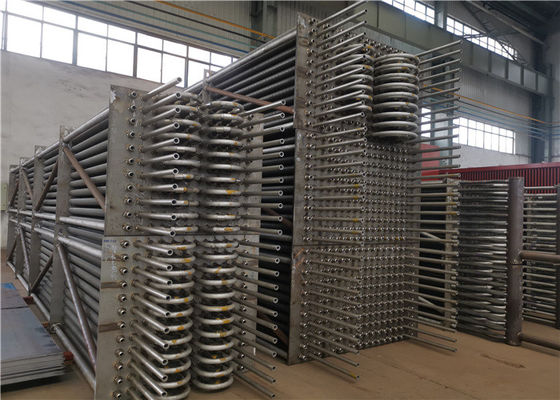

Ahorrador horizontal de la central eléctrica del tubo de aleta de EN10228 Sprial

El ahorrador vertical del tubo de aleta de Sprial en central eléctrica reduce la tensión termal

Descripción del ahorrador

El ahorrador es un dispositivo instalado en la parte más inferior del tubo de la cola de la caldera para reciclar el calor residual del humo del extractor, calentando el agua de alimentación de la caldera en la superficie de calefacción del agua saturada bajo presión del tambor del vapor, porque absorbe el calor del humo de alta temperatura, reduce la temperatura de extractor del humo, ahorra energía y mejora eficacia, así que se llama el ahorrador.

El ahorrador tubular no es limitado por la presión y se puede utilizar como tipo de ebullición. Se hace generalmente de la tubería de acero del carbono con un diámetro externo de 32 ~ 51 milímetros. Las aletas se añaden al tubo para mejorar la transferencia de calor. El ahorrador tubular consiste en los tubos curvados paralelos (conocidos como serpentinas) dispuestos horizontalmente.

El tubo aletado espiral es formado soldando con autógena la tira de acero en el tubo desnudo a lo largo de la pista espiral por método de soldadura de alta frecuencia. El tubo aletado espiral con proceso material de la bobina de la aleta y soldadura de alta frecuencia, puede hacer la presión de la aleta y del tubo que derrite en conjunto, la resistencia termal del contacto de 0 aproximado, y puede soportar la tensión termal de alternancia. No hay deformación después de soldar con autógena, para no debilitar la fuerza de sustentación del tubo bajo, conducente a la transferencia de calor de la aleta a la pared interna del tubo bajo. El tubo serpentino herido por el tubo aletado sprial (la pieza del codo no tiene ningún aletado) se compone del grupo del tubo como la superficie de calefacción del ahorrador, es decir, el ahorrador aletado sprial.

Especificaciones

Uso

Durante la operación de la caldera en usos comerciales e industriales típicos, aproximadamente 10-20% del valor calorífico del combustible se expulsa con los gases de pila a la atmósfera. Los ahorradores de la pila se diseñan para recuperar las cantidades significativas de esta pérdida de energía del gas de pila, mejorando de tal modo sumamente eficacia de sistema de la caldera. Hay varias consideraciones al seleccionar un ahorrador:

• caída de presión del Gas-lado. La contrapresión añadida en la pila de la caldera afecta a la capacidad de la producción de la fan del aire de combustión. Las fans del ahorrador y del aire de combustión se deben clasificar correctamente para asegurar una operación y una capacidad convenientes de sistema.

• Temperatura del agua de alimentación. El agua de alimentación al ahorrador se debe desairear y la temperatura setpoint como mínimo en 220oF para prevenir la corrosión del tubo.

• Caída de presión de la orilla del agua. Las bombas del agua de alimentación se deben clasificar para acomodar la caída de presión del ahorrador. Además, un sistema de modulación continuo del agua de alimentación se requiere para asegurar flujos apropiados a través del ahorrador.

Taller del ahorrador
