el tubo de aleta vertical 4kW reduce el ahorrador de la caldera de la tensión termal

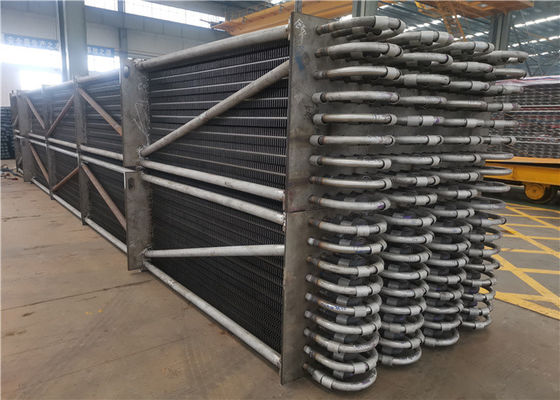

El ahorrador vertical del tubo de aleta de Sprial en central eléctrica reduce la tensión termal

Descripción del ahorrador

El ahorrador es un dispositivo instalado en la parte más inferior del tubo de la cola de la caldera para reciclar el calor residual del humo del extractor, calentando el agua de alimentación de la caldera en la superficie de calefacción del agua saturada bajo presión del tambor del vapor, porque absorbe el calor del humo de alta temperatura, reduce la temperatura de extractor del humo, ahorra energía y mejora eficacia, así que se llama el ahorrador.

el H-tipo ahorrador del tubo aletado es un ahorrador eficiente de la transferencia de calor montado por el h-tipo tubo aletado (también llamó el H-tipo tubo aletado, tubo aletado, tubo de la mariposa).

1. Estructura: La forma básica es tipo” del tipo y del doble “H” de “H, dispuesto en línea.

2. Características de funcionamiento:

(1) el ahorrador con el H-tipo ahorrador del tubo aletado en vez del ahorrador desnudo del tubo puede aumentar el área de transferencia de calor, reduce el número de arreglo de tubo, para aumentar la sección de la circulación del humo, reduzca la velocidad del humo, reducir desgaste. Porque el índice del desgaste del tubo es proporcional al poder 3,33 del flujo del humo, si la velocidad del humo se reduce a partir del 9M /s a 7m/s, la tarifa del desgaste será reducida hasta el 43% de la original. Al mismo tiempo, el experimento muestra que el tubo aletado sí mismo tiene el efecto de hacer el concentrado de las cenizas volantes al centro de la fila del tubo, así que el ahorrador del tubo aletado tiene efecto de reducir el desgaste sobre la estructura.

(2) el H-tipo que el tubo aletado se puede fabricar en el tipo tubo aletado, su estructura del tubo doble “H doble” es rígido, se puede utilizar en el caso de fila larga del tubo.

(3) el H-tipo ahorrador del tubo aletado se arregla en línea. el H-tipo aleta divide el espacio en varias pequeñas áreas, que tiene un efecto del flujo sobre el flujo de aire, para reducir el desgaste grandemente.

(4) el H-tipo aleta puede alcanzar el efecto que sopla del mejor hollín debido a la formación de canales rectos sobre ambos lados.

(5) el espacio compacto, el peso total se reduce, reduce grandemente el coste.

(6) menos de energía consumo ahorro de energía y: el ahorrador para el sistema de generador puede reducir por lo menos dos tercios de la pérdida de calor del humo del generador, y solamente 2 ~ consumo de energía 4kW por la tonelada de vapor.

(7) operación y mantenimiento simples; Ahorro de trabajo: fábrica total del montaje del ahorrador, piezas menos móviles, estructura simple, fácil instalar. El nivel de la automatización, operación simple y mantenimiento, puede reducir los personales de operación.

Función

1. Absorba el calor del humo a baja temperatura, reduzca la temperatura de extractor del humo, reducir pérdida del humo y ahorrar el combustible.

2. Desde el agua de alimentación se calienta en el ahorrador antes de entrar en el tambor, la absorción del calor del agua de alimentación en la superficie de calefacción se reduce, y el ahorrador se puede utilizar para substituir la parte de la superficie de calefacción evaporativa de coste elevado.

3. Cuando se aumenta la temperatura del agua de alimentación, la diferencia de la temperatura de la pared será reducida y la tensión termal será reducida correspondientemente para ampliar la vida de servicio del tambor del vapor.

Especificación

Uso

Industria relacionada: Central eléctrica del ciclo combinado, generador de vapor de la recuperación de calor (HRSG).

Los ahorradores son de uso general como parte de un generador de vapor de la recuperación de calor (HRSG) en una central eléctrica del ciclo combinado. En un HRSG, pasos del agua a través de un ahorrador, después una caldera y entonces un sobrecalentador. El ahorrador también previene inundar de la caldera con agua líquida que sea demasiado fría ser hervida dada los flujos y el diseño de la caldera.
