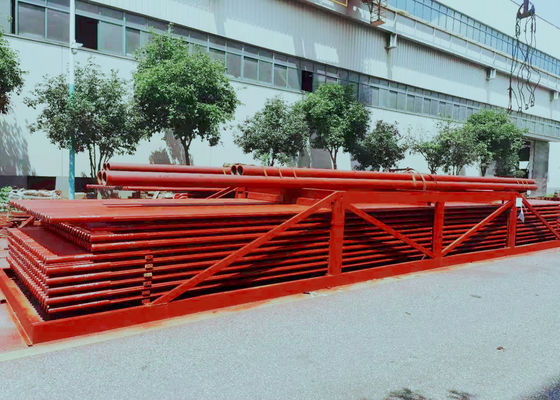

Pared del agua de la membrana de la soldadura al arco para el uso de Sugar Mill

Pared del agua de la membrana de la caldera con la soldadura al arco sumergida para el uso de Sugar Mill y de otras calderas industriales


Introducción

La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

Según el diverso proceso de fabricación, la pared del agua de la membrana se puede dividir en tres tipos (véase fig. 1): los tubos de aleta 1.rolled se sueldan con autógena en filas, con carga de trabajo menos de soldadura, pero los tubos de aleta son costosos. el tubo 2.bare y la aleta (acero plano) se sueldan con autógena en filas, que tiene coste material bajo y puede cumplir fácilmente los requisitos de diversas echadas, solamente acero plano requiere la alta precisión y equipment.3 de acabado. La soldadura por fusión desnuda del tubo, las aletas entre los tubos es formada llenando el alambre de soldadura, usado sobre todo para la pequeña echada entre los tubos. La echada entre los tubos de la pared del agua de la membrana se relaciona con los factores tales como presión de la caldera y la carga de calor del horno, s/d es generalmente 1.2-1.5.

Materiales para los paneles de pared del agua
20# acero, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Estándares
Estándar del código de ASME, estándar del GB

Inspección de la calidad
TA, RT, prueba hidráulica

Especificación

La función principal de los paneles de pared del agua en caldera es absorber el calor generado por la llama o el tubo da alta temperatura y generar el vapor o la agua caliente en tubos, por lo tanto reducir la temperatura en la cámara.

• El panel de pared del agua de la caldera de la membrana: las soldaduras de punto muchos rodaron los tubos aletados en una superficie combinada sellada de la calefacción, que mejora la hermeticidad del horno y reduce fuga de aire.
• Tubería tachonada de la pared del agua: los pernos de las soldaduras de 20 a 25 milímetros de largo y 6 a 12 milímetros de diámetro en el tubo de la pared del agua, y entonces aplican un plástico refractario del mineral del cromo para reducir la absorción del calor del panel de pared del agua, y aumentan la temperatura en la zona de la combustión. Es apropiado para las situaciones donde está difícil fijar el fuego al combustible, así como los hornos que golpean ligeramente de la escoria específica.
• El panel de pared llano del agua de la caldera del tubo: integrado por una fila entera de tuberías de acero inconsútiles, la estructura más simple.
• tubería Pared-atada de la pared del agua de la caldera: integrado en la pared interna de la pared de horno, absorción de un sólo lado del calor.
• El panel de pared calentado de doble cara del agua: instalado en el medio del horno grande de la caldera, que se divide en dos porciones que sean independiente de uno a, y se calientan ambos lados.
