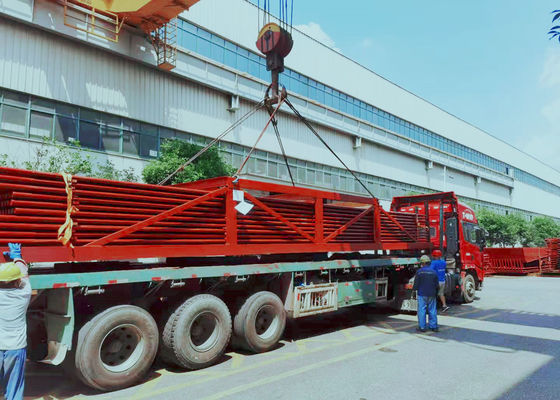

20G estándar del GB de la aleta del tubo Q235B Pared encendida carbón de la membrana de la caldera

Pared del agua de la caldera de la membrana hecha del tubo 20G y de la aleta de Q235B en el estándar del GB para las calderas de la central eléctrica con carbón



Introducción

Los paneles de pared del agua son la superficie de calefacción principal de calderas, integrada por números de filas de los tubos de acero, dispuestas alrededor de la esquina de la caldera. Dentro es la agua el corriente o el vapor, y el exterior acepta el calor de la llama en el horno de la caldera, absorbiendo principalmente el calor de la radiación de los productos des alta temperatura de la combustión en el horno. El fluido operante sube en él y se evapora por calor.


La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

Materiales para los paneles de pared del agua
20# acero, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Estándares
Estándar del código de ASME, estándar del GB

Inspección de la calidad
TA, RT, prueba hidráulica

Especificación

La función principal de los paneles de pared del agua en caldera es absorber el calor generado por la llama o el tubo da alta temperatura y generar el vapor o la agua caliente en tubos, por lo tanto reducir la temperatura en la cámara.

• El panel de pared del agua de la caldera de la membrana: las soldaduras de punto muchos rodaron los tubos aletados en una superficie combinada sellada de la calefacción, que mejora la hermeticidad del horno y reduce fuga de aire.
• Tubería tachonada de la pared del agua: los pernos de las soldaduras de 20 a 25 milímetros de largo y 6 a 12 milímetros de diámetro en el tubo de la pared del agua, y entonces aplican un plástico refractario del mineral del cromo para reducir la absorción del calor del panel de pared del agua, y aumentan la temperatura en la zona de la combustión. Es apropiado para las situaciones donde está difícil fijar el fuego al combustible, así como los hornos que golpean ligeramente de la escoria específica.
• El panel de pared llano del agua de la caldera del tubo: integrado por una fila entera de tuberías de acero inconsútiles, la estructura más simple.
• tubería Pared-atada de la pared del agua de la caldera: integrado en la pared interna de la pared de horno, absorción de un sólo lado del calor.
• El panel de pared calentado de doble cara del agua: instalado en el medio del horno grande de la caldera, que se divide en dos porciones que sean independiente de uno a, y se calientan ambos lados.
