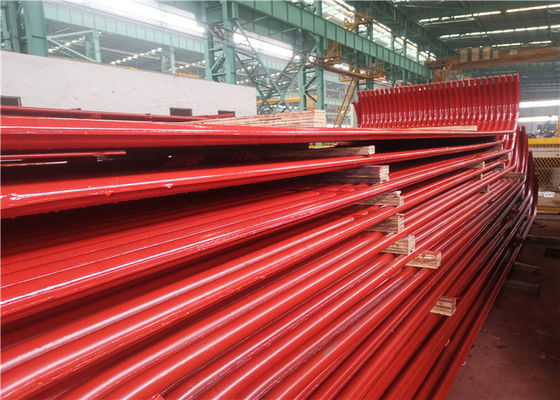

Estructura apretada de la circulación CFB de la caldera del agua de pared del aire natural de los paneles

Estructura apretada de la circulación CFB de la caldera del agua de pared del aire natural de los paneles

Introducción

Los materiales de la pared del agua se hacen generalmente del acero de carbono. Cuando la presión de la caldera está sobre 14 MPa, el acero de aleación también se utiliza parcialmente. Tubo fuera del diámetro: las calderas de circulación natural utilizan generalmente 51 ~ 83 milímetros; las calderas de circulación forzada múltiples y las calderas continuas utilizan generalmente 22 ~ 60 milímetros. La pared del agua de una caldera de DC no es necesariamente vertical como la de una caldera de circulación natural, y se puede también rodear horizontalmente o en otras formas. Cuando los parámetros son altos, especialmente en la caldera continua, para prevenir el deterioro de la transferencia de calor en el área de la carga de alto calor del horno, los tubos roscados internos son de uso frecuente o los alerones están instalados dentro de los tubos.

Una superficie de calefacción evaporativa que consiste en varios tubos paralelos puestos en la pared interna de un hogar de la caldera. La función de la pared del agua es absorber el calor radiante de la llama o del humo da alta temperatura en el horno, el vapor de la producción o la agua caliente en el tubo, y reduce la temperatura de la pared de horno, y protege la pared de horno. En la caldera de la capacidad grande, la temperatura de la llama en el horno está muy arriba, y la intensidad de la radiación térmica es mismo large.40 ~ el 50% o más del calor en la caldera es absorbido por la pared del agua. A excepción de algunas calderas de pequeña capacidad, la pared del agua es la calefacción evaporativa principal superficie en las calderas de tubo de agua modernas. La pared del agua se divide en tipo ligero del tubo y tipo de la membrana según su estructura. La pared ligera del agua del tubo consiste en la tubería de acero ordinaria de la caldera (fig. 1 pared ligera del agua del tubo). Cuanto más cercano el arreglo de tubo está, mejor es el efecto de protección de la pared de horno es. Las paredes de horno se hacen extensivamente de materiales refractarios y de materiales de aislamiento ligeros. Estos materiales se pueden incorporar a la pared de horno, o poner en la pared refrigerada por agua para convertirse en una pared de horno tubular para la instalación fácil.

Pared del agua de la membrana

La pared del agua de la membrana es una estructura hermética que consiste en los tubos y las aletas. Las ventajas son menos fuga de aire en horno; pueden utilizar la pared del tendido de tuberías, menos carga en la estructura de acero y más barato de la caldera; estructura fácil de utilizar de la suspensión y mejorar el sistema de la extensión termal, conveniente para la producción mecanizada en grande, alta tarifa de la asamblea, memoria de pocas calorías y acortar la estrella-para arriba y el tiempo del cierre. La desventaja es que el proceso de fabricación es complejo. La pared del agua de la membrana es de uso frecuente en capacidad grande, temperatura alta y calderas de alta presión.

El diámetro del material y del tubo para las calderas de presión medias, altas y ultraaltas, bajo condiciones normales de la circulación del agua, pared del tubo se puede refrescar bien, tubería de acero del carbono puede ser seleccionado. Para las calderas de presión crítica críticas y estupendas sub, gama al deterioro de la transferencia de calor y la alta temperatura media (especialmente cuando se alcanzan los parámetros críticos estupendos), es a menudo necesario utilizar los tubos roscados internos (surcos del espiral de la multi-cabeza en la pared interna del tubo, de los tubos típicos del acero de la estructura mostrada en fig. 2) o de aleación Cr-MES. Para la pared del agua de la membrana, la temperatura y la tensión máximas de aletas deben también ser comprobadas. El diámetro externo de los tubos de la pared del agua de la caldera de circulación natural es generalmente 42-76m m, la presión subcrítica controló calderas de la circulación es 42-51m m, y una vez que-por calderas son 22-42m m.

Puntos fuertes de la pared del agua de la membrana

(1) asegura el lacre de la pared de horno y reduce fuga de aire en cámara de combustión.

(2) la realización de la refrigeración por agua completa en cámara de combustión es beneficiosa de evitar la coquefacción bajo condición de la combustión intensificada.

(3) el tiempo de enfriamiento del arranque y del cierre de calderas se puede acortar debido a su pequeña capacidad del almacenaje del calor, subida rápida de la temperatura y enfriamiento rápido en cámara de combustión.

la pared de horno del tendido de tuberías (de 4) es conveniente, que reduce grandemente la carga del bastidor de la caldera y es conveniente para la suspensión y levantar.

(5) comparado con el tipo desnudo del tubo, el poder absorbente del calor del tubo se mejora.

(6) mejora el grado de la por-asamblea de componentes de la caldera, facilita y reduce la carga de trabajo de la instalación.
