| Lugar de origen: | China |
| Nombre de la marca: | HD Boiler |
| Certificación: | ISO9001, SGS,EN, ASME, Grade A |
| Número de modelo: | el panel del agua de la membrana |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | empaquetado marinero |
| Tiempo de entrega: | 40 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 800ton/month |
| Tipo: | material de la albañilería, suelo dirigido | Material: | alambre de acero/alambre inoxidable |
|---|---|---|---|
| Uso: | El panel de pared | Material de la base: | Espuma de poliuretano dura |
| Uso: | pared exterior/interior | Función: | decoración de la pared y aislamiento de calor, aislamiento de calor |
| Alta luz: | Pared estándar del agua de la membrana de ASME,Pared de acero del agua de la membrana de carbono,Pared del agua de la membrana del SGS |
||

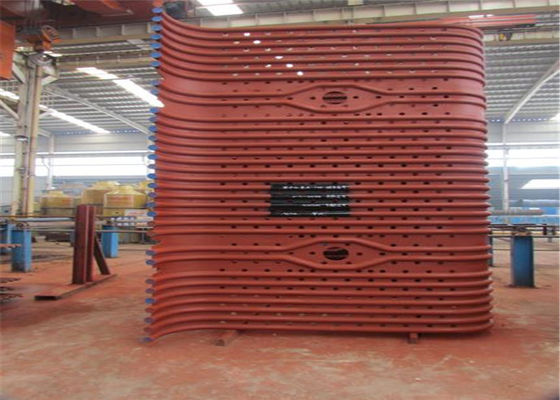

Los recambios de acero de la caldera de carbono riegan estándar de los paneles de pared ASME
Descripción de producto
Nombre completo “tubo de la pared del agua”, conocido antes como “pared del agua”, también conocida como de “tubo levantamiento”. Se pone generalmente verticalmente en la superficie interna de la pared de horno, que se utiliza principalmente para absorber el calor radiante emitido por la llama y el humo de alta temperatura en el horno. Es no sólo el tipo principal de superficie de calefacción de la evaporación moderna de la caldera, pero también el componente básico del circuito de la circulación del agua de la caldera. Tiene la función del enfriamiento y de la pared de horno de protección, así que se nombra.
En el diseño inicial de pared del agua, el propósito no es calentar, pero refrescar el horno de modo que no sea dañado por la temperatura alta. Más adelante, debido a su buena función del intercambio de calor, substituyó gradualmente el tambor como la parte de calefacción principal de la caldera. La superficie de calefacción de la evaporación se pone en la pared interna del horno de la caldera y se compone de muchos tubos paralelos. La función de la pared del agua es absorber el calor de la radiación de la llama o del humo da alta temperatura en el horno, generar el vapor o la agua caliente en el tubo, reducir la temperatura de la pared de horno y proteger la pared de horno. En la caldera de la capacidad grande, la temperatura de la llama en el horno está muy arriba, y la intensidad de la radiación térmica es muy grande. 40-50% o más del calor en la caldera es absorbido por la pared del agua. A excepción de algunas calderas de pequeña capacidad, la pared del agua es la superficie de calefacción de la evaporación principal en calderas de tubo de agua modernas.
Introduzca
Los paneles de pared del agua con los pernos pusieron generalmente verticalmente en la pared interna de la pared de horno, se utiliza principalmente para absorber el calor radiante emitido por la llama y el humo de alta temperatura en el horno. Es el tipo principal de superficie de calefacción de evaporación de toda clase de calderas modernas y del componente básico del lazo de la circulación del agua de la caldera. Debido al enfriamiento y la protección de la pared de horno, así que el nombre.
La pared del agua fue diseñada originalmente para no ser calentada, sino para refrescar el horno del daño de alta temperatura. Más adelante, debido a su buena función del intercambio de calor, substituyó gradualmente el tambor del vapor como la parte de calefacción principal de la caldera.
La superficie de calefacción evaporativa, que se pone en la pared interna de la cámara de la caldera y consiste en muchos tubos paralelos. La función de la pared del agua es absorber el calor radiante de la llama o del humo da alta temperatura en la cámara del horno, generar el vapor o la agua caliente en el tubo, y reduce la temperatura de la pared de horno para proteger la pared de horno. En una caldera de la capacidad grande, la temperatura de la llama en el horno está muy arriba, la intensidad de la radiación térmica es muy grande. El cuarenta a cincuenta por ciento o más del calor en la caldera es absorbido por la pared del agua. A excepción de algunas calderas de pequeña capacidad, las calderas de tubo de agua modernas toman pared de la refrigeración por agua como la superficie de calefacción principal de la evaporación.
Según el tipo de estructura, hay tres tipos principales de tipo ligero del tubo, de tipo de la membrana y de tipo del tubo de la espina. La pared del agua del tubo óptico se compone de una fila entera de tubos de acero inconsútiles, que tiene la estructura más simple. El tipo pared de la membrana del agua es muchas aletas de la pared del agua rodó la soldadura por puntos del buen tubo junta, para hacer una superficie de calefacción compuesta sellada, no sólo pueda mejorar la tirantez del aire del horno, reduzca la fuga de aire, pero también pueda proteger mejor la pared de horno, de modo que la perdida de peso de la pared de horno, simplificación de la estructura; La pared de púas del agua del tubo está en el tubo de la pared del agua que suelda con autógena muchos 20 largos ~ 25m m, diámetro de 6 ~ el perno de 12m m, y entonces aplica el material refractario del mineral del cromo plástico, para reducir la pared del agua de la parte de la absorción del calor, mejorar la temperatura de la zona de la combustión, conveniente para las ocasiones difíciles del fuego del combustible especialmente o un poco de horno líquido de la escoria. La prensa para arreglar un lugar, tiene tipo de añade una pared y una mentira entre el tipo de la pared (es decir calefacción echada a un lado doble) clases de la pared dos de la refrigeración por agua. El anterior se integra sobre todo en la pared interna de la pared de horno y absorbe calor en un lado. Este último está instalado sobre todo en el medio del horno grande de la caldera, el horno entero se separa en dos porciones independientes, calentando en ambos lados.
Parámetro
| Nombre | El panel del agua de la membrana |
| Material | Acero de carbono, aleación, acero inoxidable |
| Tamaño del tubo | Φ38 - 76 milímetros, o como sea necesario |
| Estándar | ISO, ASME |
| Modelo | Tachonado |
| Uso | Istallable alrededor de la cámara de combustión de la caldera |
Características
1. Informe del cálculo de fuerza con la información de materiales aplicada;
2. (inspección no destructiva) informe 100%NDT de la placa de acero, del tubo y de la barra de soldadura;
3. informe de inspección 100%X-ray (costura de soldadura): para asegurar la calidad de la caldera entera;
4. informe de prueba hidráulica: asegure la presión de trabajo y el safet estándar
Adavantages
1.ensure el lacre de la pared de horno y reducir fuga de aire en cámara de combustión.
refrigeración por agua completa 2.realize en la cámara de combustión, que es conducente a prevenir la coquefacción bajo condición de la combustión intensificada.
3. memoria de pocas calorías, calefacción rápida y enfriamiento de la cámara de combustión, que puede acortar el tiempo de enfriamiento de la caldera que comienza y que para.
4.it es conveniente utilizar la tubo-colocación de la pared de horno, que reduce grandemente la carga del bastidor de la caldera y facilita la suspensión.
5.compared con el tubo ligero, el poder absorbente del calor del tubo se mejora.
6.improve el grado de la pre-asamblea de componentes de la caldera, facilitan y reducen la carga de trabajo de la instalación.
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
