Sobrecalentador radiante de alta presión de los recambios de la caldera ASME

Sobrecalentador y recalentador radiantees para los recambios ASME de la caldera de alta presión

Superheater&Reheater, componente personalizado para la caldera

Arrnagement y especificación:
La caldera tiene sobrecalentadores del cielo y tierra, el HS se arregla en el conducto del humo después de separadores ciclónicos, y el LS se arregla en eje vertical final. El vapor saturado es introducido en los jefes del recinto del techo por ocho tubos de conexión del vapor saturado φ108×5 en el tambor, y entonces en el sobrecalentador de una temperatura más baja a través de los tubos del φ 42×4.0, después de ser calentada por el LS, entra el llimitador de recalentamiento para ajustar temperatura, y después entra el HS a través de ocho tubos de φ108×5, y enviado a la turbina de vapor a través de la válvula de vapor principal después de entrar el envío y de manejar el jefe del mercado.
El sobrecalentador del LT adopta el arreglo contranatant y el sobrecalentador del HT es arreglo rio abajo. La colección y la distribución del vapor adopta la manera de dirección de la anchura de mejorar la falta de uniformidad del vapor que fluye y prevenir bobinas locales sobrecalentó debido cocer la desviación al vapor.
Material:
Para asegurar la operación de la seguridad, el sobrecalentador del LT utiliza los tubos de acero inconsútiles de SA210 Gr.A1, y el sobrecalentador del HT utiliza los tubos de acero inconsútiles bajo-aleados de SA213 T22.

Tipos estupendos del calentador:
1. Calentador estupendo radiante: es el tipo más temprano de calentador estupendo y está situado sobre o detrás de los bancos de los tubos del agua a la protección ellos contra flam o fuego directo.
Parámetros que aumenta la convección

a. Aumento combustible-y flujo de aire (flujo del gas de combustión)
b. Aumento del flujo total del vapor

La radiación es principalmente dependiente en la temperatura del flam. como el flujo del vapor aumenta la temperatura de la salida para convertirse más bajo.
Calentador estupendo radiante
Se colocan expuestos a la fuente de calor que requiere la mejora de las temperaturas del metal.

Los calentadores y los recalentadores estupendos radiantees y convetive se utilizan para el vapor de alta temperatura.

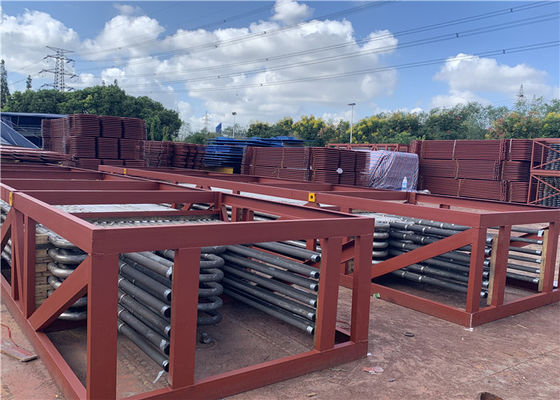

El accesorio del calentador estupendo del vapor radiante de alta temperatura en caldera

Se compone de los tubos de tipo serpiente (acero de carbono, acero de aleación o acero a prueba de calor, etc.) y las cajas de la colección y el otro material de apoyo. Los tubos tienen generalmente φ32, φ38, φ42 u otros tipos de especificaciones, según las necesidades de usuario por separado.

Recalentadores
Son los sanos como los calentadores estupendos sino como su salida la temperatura está un poco menos que los calentadores estupendos y su presión es los 20% -25% menos que el calentador estupendo, ellos puede colocar menos aleaciones materiales de la calidad.

Uso:
El calentador estupendo del vapor es bobinas densas consistidas en del tubo y se coloca en el tubo debajo del tempearture 450ºC-1000ºC.
Para la capacidad de la caldera de la central eléctrica sobre 10Mpa, el cristal de exposición y el sobrecalentador en espiral se adoptan generalmente.

Detalles

Estructura del diseño

1. vapor saturado de calefacción, temperatura hasta 900 grados C.

2. eficacia alta, el >90%.

3. calefacción de alta velocidad.

4. diseño con acero inoxidable.

5. vida de servicio larga de diseño, 15 años.

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

La caldera de HD ofrece un mejor en la instalación de la clase

Para encima 30years, Hua Dong Boiler ha sido constantemente de innovación y de mejora de nuestros sobrecalentadores y recalentadores de la caldera. Las mejoras en el doblez, la soldadura y el diseño para asegurar nuestros productos para cumplir Euorpean y estándares americanos, asegurando un funcionamiento relabile.
