| Lugar de origen: | Ciudad de China, Zhangjiagang |
| Nombre de la marca: | HD BOILER |
| Certificación: | ISO9001 , SGS , TUV , ASME , EN |
| Número de modelo: | Ahorrador |
| Cantidad de orden mínima: | 2Set/sistemas 10tons |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Embalaje marinero |
| Tiempo de entrega: | 60days |
| Condiciones de pago: | Western Union, L/C, T/T |
| Capacidad de la fuente: | 500 toneladas por mes |
| Material: | Acero de carbono/acero de aleación/acero inoxidable | Uso: | Molino de la central eléctrica/de azúcar |
|---|---|---|---|
| Tipo: | Circulación natural | Estructura: | Tubo caliente/del agua |
| Salida: | Vapor | Combustible: | Carbón/gas/de fuel, calor del agua |
| Alta luz: | Ahorrador del humo de ASME,Ahorrador del humo de la central eléctrica,ahorrador del humo del cfb |
||

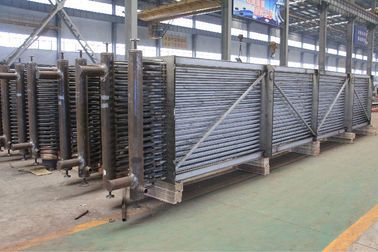

El ahorrador bajo de ASME/de alta presión estándar del humo calienta el tubo de aleta sólido de Effiency para la central eléctrica
Introducción
Los ahorradores de la caldera son dispositivos del intercambio de calor con los tubos aletados que calientan un líquido, a veces agua, hasta sin embargo no exceden a veces el propósito de ebullición del líquido. Podemos fabricar tres tipos de ahorrador de la caldera, de ahorrador desnudo del tubo, ahorrador del tubo aletado de H y ahorrador espiral del tubo aletado. el ahorrador H-aletado del tubo es el alto ahorrador eficiente del cambiador de calor que es tubos H-aletados consistidos en.
Comparado con el ahorrador desnudo del tubo, el ahorrador H-aletado del tubo puede agrandar el área del intercambio de calor y reducir el número de tubos. También puede aumentar el área del flujo del humo para reducir la velocidad y la abrasión del flujo del humo.
el tubo H-aletado se puede hacer como tubos aletados dobles de H, con alto rigidness para caber fila larga del tubo.
El ahorrador aletado espiral es un equipo nuevamente diseñado de la transferencia de calor, consiste en los tubos de aleta espirales para superar la abrasión seria y el tiempo de servicio corto.
Especificaciones
| Descripción | Ahorrador de la caldera |
| Material | Alee el acero, el acero de carbono, SA210C, SA213T22, el etc. |
| Estándar material | ASTM, EN o ISO etc. |
| Dimensión | Arreglo para requisitos particulares |
| Peso |
Minuto: 10 toneladas Máximo: 1000 toneladas |
| Proceso de fundición: | EF+IF + VD |
| Proceso | →Inspection que trabaja a máquina →finishing del tratamiento térmico (Normalizing+ que modera) del → de la inspección del →rough del machining→UT →2nd del tratamiento térmico caliente/frío-Rolling→ del → de Material→Ingot |
| Estándar de UT | ASTM A388 o EN10228, etc |
Especificaciones técnicas
Estructura material
Consiste en un serio de los tubos de aleta espirales, de los jefes de la entrada y del mercado, de la curva, del bastidor y de otros auxiliares.
Arreglo de la estructura
En línea/el arreglo escalonado.
Función
Hay tres etapas del agua de alimentación en la caldera calentada en el vapor sobrecalentado: precalientamiento, evaporación, y sobrecalentamiento del agua de alimentación. Las tres etapas se acaban en tres diversas superficies de calefacción. El circuito del vapor y del agua de la caldera se compone de las tres diversas superficies de calefacción así como de sus tubos de comunicación. Los ahorradores de la caldera son uno de ellos, y correcto el equipo para precalentar el agua de alimentación. Así, es la superficie de calefacción con la temperatura más baja para el fluido operante de la caldera en el circuito del vapor y del agua de la caldera. El paso del fluido operante a través de este equipo es agua monofásica (ahorrador de no-ebullición) .osphere a (en la mayoría de los casos) precalienta el agua de alimentación en la caldera. Esto mejora la eficacia de la caldera y reduce costes del combustible.
Variedad
Ahorrador para uso general de la caldera
| 1 | HDB produce los ahorradores para las calderas para uso general, que incluye las calderas aprovisionadas de combustible por el carbón, la madera, el aceite, u otros combustibles sólidos para producir electricidad del vapor de alta presión de la caldera. |
| 2 | Estos ahorradores están situados en el paso trasero de la caldera y orientados generalmente con los tubos que corren horizontalmente. El agua de alimentación de la caldera corre a través de los circuitos del ahorrador en la dirección opuesta del flujo del gas (llamado contracorriente). |
| 3 | Los tubos desnudos se utilizan típicamente para minimizar la ceniza que ensucia, pero el diseño de algún OEM de la caldera sus ahorradores con los tubos aletados, o espirales o de largo aletado. |
| 4 | HDB puede producir elementos del ahorrador con desnudo, espiral aletado, o los tubos aletados largos, y si usted prefiere, reajuste su unidad a uno de los otros tubo-tipos. HDB puede también fabricar los jefes del reemplazo para todos los ahorradores para uso general de la caldera. |
Ahorrador de la caldera del paquete
| 1 | HDB tiene capacidades de fabricación únicas de las cuales los ingenieros de Optimus aprovechen completo al diseñar los ahorradores ácidos sulfúricos y los sobrecalentadores de la planta. |
| 2 | Esto permite a menudo que las unidades de Optimus sean configuradas para eficacias más altas de la transferencia de calor que los resultados en un requisito reducido de la superficie y, por lo tanto, un producto a menor preico. |
| 3 | HDB utiliza sus capacidades in situ a la aleta y doblar los tubos, máquina y fabricar los jefes, taladro los tubesheets, cortar y preparar todos los materiales que encajonan, y realiza toda la pieza de la presión y soldaduras que encajonan. |
| 4 | Esto da a HDB más control de la secuencia y del horario de fabricación que nos ha ayudado a alcanzar un expediente notable del funcionamiento puntual de la entrega. |
Ahorrador de HRSG
| 1 | Los ahorradores para los módulos de hoy de HRSG se configuran con los fintubes que cuelgan verticalmente. HDB ha fabricado las bobinas del ahorrador para virtualmente todas las compañías del OEM de HRSG y entiende las características únicas de cada uno. |
| 2 | En muchos casos, las utilidades desean de actualizar sus ahorradores del acero de carbono llano a un material de la aleación para ayudar a resistir la corrosión acelerada flujo (FAC) dentro de los jefes y de las curvas del tubo. |
| 3 | HDB es una ventanilla única para la fabricación del ahorrador porque preparamos todos los materiales y realizamos toda la soldadura de la pieza y del accesorio de la presión, de finning los fintubes, fabricando los jefes, y montar el paquete de la bobina. |
Criterios de la fabricación y de aceptación
| · | JB/T6512 “caldera con condiciones espirales de resistencia de alta frecuencia de la soldadura de aleta del tubo de una tecnología de fabricación” |
| · | “Tubo de aleta espiral de la soldadura de resistencia de alta frecuencia HG/T3181” |
| · | “Condiciones técnicas de la prueba espiral del tubo aletado JB/T6511.” |
| · | JB1611 “condiciones del montaje de la caja de la melena del tubo de caldera” |
| · | JB/T1612 “condiciones pressurufacturing de la caldera.” |
| · | JB16I3 “piezas de la presión de la caldera que sueldan con autógena condiciones.” |
*Note: La CALDERA de HD puede anunció el tipo especial de ahorrador según el requisito de cliente.
Control de calidad
1. Prueba de impacto e informe del cálculo de fuerza con la información de materiales aplicada.
2. (Inspección no destructiva) informe 100%NDT de la placa de acero, del tubo y del electrodo
3. Radiografía, γ-Ray e informe de inspección penetrante líquido de la prueba (costura de soldadura): para asegurar la calidad de la caldera entera
4. Informe de prueba hidráulica: asegure la presión y la seguridad estándar de trabajo
