Lugar de origen: | Jiangsu, China |
Nombre de la marca: | HD Boiler |
Certificación: | ASME, SGS, EN, ISO9001 |
Número de modelo: | Tambor del vapor de la caldera |
Cantidad de orden mínima: | 1 sistema |
---|---|
Detalles de empaquetado: | Embalaje marinero |
Tiempo de entrega: | 35 días |
Uso: | Industrial, industria/central eléctrica, calefacción | Salida: | Agua caliente/vapor |
---|---|---|---|
Material: | acero de carbono, stell inoxidable, acero de aleación | Combustible: | Con carbón |
Tipo: | Circulación natural | Color: | El requisito de cliente |
Alta luz: | tambor del vapor en caldera,Tambor de fango de la caldera |

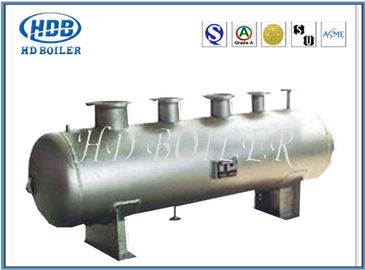

El carbón horizontal del solo tambor encendió las calderas de vapor, caldera de vapor de la biomasa
Descripción de producto
El tambor es un recipiente del reactor cilíndrico usado en la caldera de la tubería de agua para la separación del vapor y del agua y la purificación del vapor, formando un agua del pote del lazo y de la secuencia de la circulación del agua. Su función principal es recibir el agua del ahorrador, del vapor separado del agua y del agua de la fuente al lazo de la circulación, y del vapor saturado del transporte al sobrecalentador. Hay una determinada cantidad de agua en el tambor, que tiene un seguro del calor y de los ahorros materiales. Cuando las condiciones de trabajo cambian, la velocidad del cambio de la presión de vapor puede ser retrasada. Cuando el abastecimiento y la carga de agua no se coordinan por poco tiempo, desempeña un papel del almacenador intermediario. El tambor se equipa de los dispositivos internos para que la separación del vapor-agua, la limpieza de vapor, la medicación del pote y la descarga de aguas residuales continua aseguren calidad del vapor, tal y como se muestra en de la figura.
El tambor es el componente más abultado y más costoso del presión-transporte de la grueso-pared de la caldera. El tambor no sólo soporta la alta presión interna, pero el als produce la tensión termal debido a la fluctuación de la temperatura de la pared causada por el cambio de condiciones de funcionamiento. Por lo tanto, las condiciones de trabajo son malas, la supervisión eficaz de la condición de la operación son necesarias.
Procedimientos de funcionamiento
1. La mezcla de vapor y de agua que vienen de la pared del agua entra en el tambor a través del tubo de entrada superior del tambor. A lo largo del paso anular estrecho formado por la pared interna del tambor y del trazador de líneas del arco, la mezcla del vapor-agua se puede transferir uniformemente a la pared interna del tambor a un flujo apropiado, así superando la dificultad de la diferencia excesiva de la temperatura entre las paredes superiores y más bajas del tambor durante arranque y el cierre de la caldera y permitiendo un arranque más rápido.
2. La mezcla del vapor-agua que entra en el tambor entra en el separador ciclónico del vapor-agua, y utiliza la inercia de cambiar el sentido de chorro para separar la mezcla del vapor-agua, que es la primera separación de la mezcla del vapor-agua.
3. El vapor separado todavía contiene mucha agua. Entra en el separador acanalado de la placa desde arriba del separador. El vapor con algunas gotitas de agua atraviesa las grietas entre las placas acanaladas, y la película del agua se forma en la pared del metal para fluir hacia abajo.
4. El vapor después de que la separación secundaria finalmente sea limpiada por el vapor, y la separación de gravedad se realiza usando la diferencia de la densidad del agua, que es la tercera separación.
5. Después de tres separaciones, el vapor cumple la norma de calidad del vapor, y lleva al sobrecalentador del cristal de exposición del tubo de vapor saturado en la cima del tambor.
Estructura y material
Las condiciones de trabajo del tambor son complejas y las consecuencias de accidentes son serias. Es necesario controlar estrictamente la composición química, las propiedades mecánicas y la soldadura y calidad de proceso del material usada en tambores, y pasar una serie de pruebas estrictas. El cilindro se compone de un cuerpo del cilindro y de una cabeza.
1. Cilindro: refiere a la pieza del cilindro del tambor. Su diámetro y longitud internos se relacionan con el modo de la circulación, la capacidad de la caldera, los parámetros del vapor y la estructura del equipo interno. El tambor del vapor se rueda generalmente en la máquina del carrete del multi-rollo. La pared del tambor de la caldera de presión subcrítica es demasiado gruesa ser presionada en la prensa gigante.
2. Cabeza: Las calderas de presión subcríticas son generalmente hemisféricas, las calderas de alta presión y ultra de alta presión son elipsoidales, las calderas de presión medias son relativamente completamente elipsoidales, con las bocas en van a la instalación y el mantenimiento de dispositivos internos. La cabeza se presiona en una prensa hidráulica o una prensa de aceite.
Nombre de producto | Tambor del vapor de la caldera |
Material | Acero de aleación |
Dimensión | Como requisito |
Función | Dispositivo de la separación del vapor |
Caldera de HD establecida en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), es fabricante industrial profesional, produciendo la caldera para uso general, caldera industrial, caldera de HRSG y toda clase de piezas de la caldera, tales como paneles del waterwall, ahorradores, precalentadores de aire, sobrecalentadores, jefes, tubos de aleta espirales, tubos de la H-aleta, caldera de los tubos de calor etc. HD están situadas en Dong Lai Industrial Park, suburbio del este de Zhang Jia Gang City. La ubicación de planta es autopista del alrededor 150km al puerto de Shangai o al camino del estado de los 60km a Suzhou o a Wuxi, con el transporte extendiendo en todas las direcciones convenientemente y rápidamente.
