Sobrecalentador y recalentador de la reducción del consumo del metal para las calderas industriales

Descripción

La función del calentador estupendo en la central térmico es quitar los rastros pasados de humedad del vapor saturado que sale de la caldera y aumentar su temperatura sobre temperatura de saturación según el requisito en la entrada de la turbina de vapor.

Detalles

• El sobrecalentamiento aumenta eficacia total así como evita demasiada condensación en las etapas pasadas de la turbina que evita la erosión de la cuchilla.

• El calor de los gas de combustión del horno se utiliza para el retiro de la humedad del vapor y sobrecalentar el vapor.

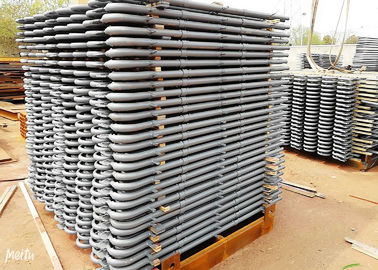

• Los sobrecalentadores ususlly tienen varios circuitos del tubo paralelamente a una o más curvas de vuelta, conectadas entre los jefes.

• El calor de los gases calientes al vapor en el surperheater se transfiere en las temperaturas altas.

• Por lo tanto la sección promary del sobrecalentador se arregla en contracorriente y flujo secundario de la sección paralelamente para reducir el temp.stressing de la pared del tubo.

Funciones y características de sobrecalentadores y de recalentadores

funciones de sobrecalentadores y de recalentadores:

Los sobrecalentadores y los recalentadores son partes importantes para las superficies de calefacción, usadas para aumentar temperatura del vapor, apuntando mejorar entalpía del vapor y fomentarla para aumentar la eficacia termal de la circulación para la central eléctrica.

Los sobrecalentadores funcionan para calentar el vapor surnatured al vapor sobrecalentado con cierto tempetature. Cuando las cargas de la caldera u otras condiciones de trabajo cambian, es necesario asegurarse de temperatura del vapor sobrecalentado para ser normal, y dentro de la gama permisible de variación de la temperatura.

De la circulación termal en la central eléctrica, los parámetros originales de la presión y la temperatura es más altos, la eficacia termal de la circulación es mejor, o la humedad del vapor de la parte posterior de la turbina de vapor es demasiado alta, influenciando su seguridad. Mientras que la temperatura del vapor del superheaer es limitada por los materiales del metal, actualmente, debido a la limitación de los materiales del metal, la temperatura sobrecalentada para la mayoría de las calderas de la central eléctrica todavía está dentro de la gama de 540-555 dgrees, y evitar la humedad del vapor de la cuchilla de la parte posterior de la turbina de vapor demasiado grande, el sistema de recalentamiento medio se aplica así.

Las funciones de recalentadores son calentar el extractor del cilindro de alta presión de la turbina de vapor a la temperatura recalentada que es cercana o igual a la temperatura sobrecalentada, y después enviarlos al cilindro medio de la presión y a la presión baja para ampliarse y de trabajar para aumentar la sequedad del blace de la parte posterior de la turbina de vapor. Generalmente, la presión del vapor recalentado es un quinto del del vapor sobrecalentado. El uso de recalentar el sistema puede aumentar la eficacia termal para las centrales eléctricas en 4-5%.

Principio

• El principio de sobrecalentador es similar cocer la generación al vapor de los tubos de la caldera.

• Los gases calientes en el barrido de alta temperatura sobre los tubos de sobrecalentador y aumentar la temperatura del vapor que la magnitud depende de la temperatura del gas de la salida que sale de la velocidad del sobrecalentador y del gas.

Uso

el uso para calentar el vapor saturado, temperatura del vapor podía ser hasta 900 grados C.

Mejoras de la capacidad del sobrecalentador para aumentar la producción de energía

Envíenos requirió datos técnicos, tales como capacidad del vapor, presure, temperatura requerida etc. Diseñaremos por consiguiente.

Diferencias
