Lugar de origen: | China |
Nombre de la marca: | HD Boiler |
Certificación: | ISO9001,ASME,Grade A,SGS,EN |
Número de modelo: | Los paneles de pared del agua |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Embalaje del marco del hierro |
Tiempo de entrega: | 30~50 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 500 toneladas por mes |
Color: | Modificado para requisitos particulares | Tipo: | Los paneles de bocadillo del EPS, los paneles de bocadillo de las lanas de roca, emparedando el mate |
---|---|---|---|
Material: | hoja de acero del color | Nombre de producto: | El panel de pared prefabricado exterior del panel de bocadillo |
Ventaja: | respetuoso del medio ambiente, un mejor material para substituir los paneles de pared de la fibra de | Uso: | piso, pared exterior/interior del tejado, aislamiento de la construcción |
Alta luz: | Los paneles de pared del agua de la caldera,Tubos de la pared del agua de la caldera |

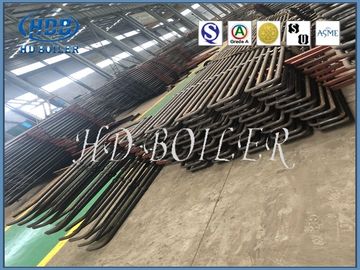

Material modificado para requisitos particulares durable de los paneles de pared del agua de la caldera para substituir la fibra de planta
Introducción de productos
El panel de pared del agua fue diseñado originalmente para no ser calentado sino para refrescar el horno contra temperaturas altas. Más adelante, debido a su buena función del intercambio de calor, substituyó gradualmente el tambor como la parte de calefacción principal de la caldera. Una superficie de calefacción evaporativa dispuesta en la pared interna de un horno de la caldera e integrada por muchos tubos paralelos. La función de la pared del agua es absorber el calor radiante de la llama o del humo da alta temperatura en la cámara del horno, generar el vapor o la agua caliente en el tubo, y reduce la temperatura de la pared de horno para proteger la pared de horno. En una caldera de la capacidad grande, la temperatura de la llama en el horno está muy arriba, y la intensidad de la radiación térmica es mismo large.40 al 50 por ciento o más del calor en la caldera es absorbida por la pared del agua. A excepción de algunas calderas de pequeña capacidad, las calderas de tubo de agua modernas utilizan la pared de la refrigeración por agua como la superficie de calefacción evaporativa principal.
Detalles
Las características de la combinación de la pared de la refrigeración por agua de la membrana son como sigue:
1. Compruebe y ajuste la anchura, la longitud, la llanura y la diagonal de la fila del tubo cuando la fila dividida en segmentos del tubo se alza sobre el marco de la combinación. Si la anchura de la fila del tubo es mayor que o menos que el tamaño especificado, la aleta puede ser cortada a una longitud apropiada, ser ajustada al tamaño especificado y después ser soldada nuevamente. Cuando la diferencia diagonal de la fila del tubo excede el lOmm, las aletas entre algunos tubos con más de gran tamaño se pueden cortar para reducir la distancia entre los tubos para eliminar la diferencia diagonal, y entonces las aletas pueden ser soldadas con autógena. Cuando la desigualdad de la fila del tubo excede la gama permisible, el marco del pórtico se puede utilizar a corrija la presión superior del enchufe.
2. La parte más inferior de la pared delantera y trasera de la refrigeración por agua tiene suelo de horno (cubo frío de la ceniza), y la parte superior de la pared posterior de la refrigeración por agua tiene ángulo de la llama, así que el tamaño del componente es más grande y la forma es más especial, así que es difícil combinar.
3. La junta de extremo de la fila del tubo es diferente de la de un solo tubo. La junta de soldadura de un solo tubo se encoge por cerca de 1-2m m después de soldar con autógena, que no tiene ningún efecto sobre otros tubos. Pero la fila del tubo no es lo mismo, dos secciones de soldadura a tope de la fila del tubo, si a partir de un lado al otro lado de la secuencia de soldadura, la soldadura al extremo del tubo causado por la deformación es muy grande. Por lo tanto, antes de la soldadura a tope, la liquidación del extremo de esta junta de soldadura debe ser medida completo, y según extremo la liquidación es clasificación demasiado pequeña, moderada, demasiado grande, si el extremo la liquidación es demasiado grande o demasiado pequeño, debe tomar el método de cortar el tubo, substituido por un tubo corto moderado. En este tiempo, debido a la contracción de la soldadura, el tubo con un hueco más grande llegará a ser solderable. Para reducir la deformación de la contracción de la soldadura del tubo, el método de simetría y la soldadura cruzada deben ser adoptados.
4. La bola del solo paso del tubo posterior de la pared del agua es diferente de otros tubos superficiales de calefacción. Porque la pared posterior del agua en la caja superior del jefe tiene un ángulo ininflamable, el número de tubo de doblez del ángulo ininflamable es lo mismo que el de la pared posterior del agua, para aumentar la rigidez del ángulo ininflamable, allí es también un considerable número de espaciar el tubo recto (más tipo del horno). En la intersección del ángulo de la llama y del tubo recto, el equidiameter especial-formado echó la camiseta de acero (tubo de la tres-rama) está instalado. En el tubo recto y el empalme entre el tanque aliado superior se equipa del orificio Φ 5 milímetros o restrictor de Φ de 10 milímetros. De esta manera, la mayor parte del tubo doblado medio de trabajo es conducente al enfriamiento del ángulo de la llama, y una pequeña pieza del tubo doblado medio de trabajo se asegura de que el tubo recto y el tubo curvado tienen la cantidad correspondiente de extensión, para reducir la tensión interna, así que la dificultad del paso con los aumentos de la bola.
Atención
1 | Los paneles de pared del agua se utilizan en calderas de recuperación de calor residual. |
2 | Fabricamos los paneles de pared del agua, éstos se fabrican fuera de los tubos de acero de carbono a los dibujos y a las especificaciones de los clientes. |
3 | El cuidado especial se toma para el ovality y enrarecer en la porción doblada, durante la fabricación. |
4 | Somos de fabricación y de suministro de una gama completa de los paneles de Waterwall. |
5 | Los tubos ofrecidos por nosotros se saben para soportar una gran presión interna como tira continua de material de la aleta se hieren espiral en el tubo. |
6 | Estos tubos se saben para proporcionar calor uniformemente ese resultado en una salida de calor creciente. |
7 | La función principal de los paneles de pared del agua en caldera es absorber el calor generado por la llama o el tubo da alta temperatura y generar el vapor o la agua caliente en tubos, por lo tanto reducir la temperatura en la cámara. |
