Lugar de origen: | China |
Nombre de la marca: | HD Boiler |
Certificación: | ISO9001,ASME,Grade A,SGS,EN |
Número de modelo: | Sobrecalentador y recalentador |
Cantidad de orden mínima: | 1set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Embalaje marinero |
Tiempo de entrega: | 30 días |
Condiciones de pago: | L/C, T/T, Western Union, D/P, MoneyGram |
Capacidad de la fuente: | 500 toneladas/mes |
Uso: | Central eléctrica e industria | Combustible de la caldera: | Calor del carbón/del gas/con carbón/del agua |
---|---|---|---|
Palabra clave: | Tubo de sobrecalentador de la caldera | Embalaje: | Embalaje marinero |
Nombre de producto: | Tubo de sobrecalentador | Tratamiento superficial: | Pintado |
Alta luz: | sobrecalentador de la convección,sobrecalentador en caldera |

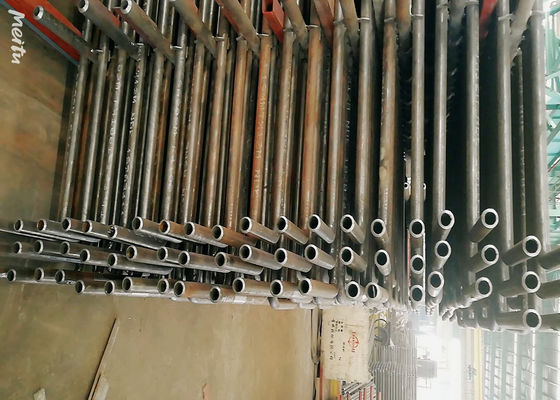

Piezas de la caldera de Superheater&Reheater de la eficacia de la altura, planta de la central eléctrica para uso general/usando, estándar de ASME
Descripción de producto
Un sobrecalentador es un dispositivo usado para convertir el vapor saturado o el vapor mojado en el vapor sobrecalentado o el vapor seco. Se utiliza en centrales eléctricas. Los sobrecalentadores se utilizan en motores de vapor o en procesos, tales como reformado con vapor. Hay tres tipos de sobrecalentadores: radiante, convección, y encendido por separado. Un sobrecalentador puede variar de tamaño de algunos diez de pies a varios cientos de pies (algunos metros a unos cientos metros).
Los recalentadores son lo mismo como los sobrecalentadores sino como su salida la temperatura es un poco menos que los sobrecalentadores y su presión es 20%-25% menos que el sobrecalentador, ellos puede colocar menos aleaciones materiales de la calidad.
Detalles
• El sobrecalentamiento aumenta eficacia total así como evita demasiada condensación en las etapas pasadas de la turbina que evita la erosión de la cuchilla.
• El calor de los gas de combustión del horno se utiliza para el retiro de la humedad del vapor y sobrecalentar el vapor.
• Los sobrecalentadores ususlly tienen varios circuitos del tubo paralelamente a una o más curvas de vuelta, conectadas entre los jefes.
• El calor de los gases calientes al vapor en el surperheater se transfiere en las temperaturas altas.
• Por lo tanto la sección promary del sobrecalentador se arregla en contracorriente y flujo secundario de la sección paralelamente para reducir el temp.stressing de la pared del tubo.
Diferencias
Tipo | Ventajas | Desventajas | Método de apoyo |
Colgante-tipo | ayuda estructural 1.Firm | 1. Bloqueo del flujo por el recomienzo lento condensado de las necesidades del vapor 2. para purgar el agua que acumula en la parte inferior. | apoyado desde arriba |
Invertir-tipo | drenaje 1.Proper del vapor condensado | 1. Carezca la rigidez estructural, especialmente en flujo de alta velocidad del gas | Apoyado de debajo |
Horizontal - tipo |
1. Drenaje apropiado 2. Buena rigidez estructural. |
1. No ven el flam directamente así que son principalmente del tipo convectivo | Apoyado generalmente en el gas vertical canaliza paralelo al horno principal. |
Criterios de la fabricación y de aceptación
JB/T1611 “especificación técnica para fabricar de los tubos de la caldera.”
“Condiciones técnicas de la prueba de presión de la caldera JB/T1612. ”
JB/T1613 “especificación técnica para soldar con autógena de las piezas de la presión de la caldera.”
JB/T1615 " especificación técnica para pintar y embalar de la caldera.”
JB/T3375 “reglas para recibir la aceptación de los materiales para la construcción de la caldera.”
Funciones
Las funciones del sobrecalentador como abajo:
1. El tambor del vapor saturado seco para hacer más lejos la calefacción de vapor sobrecalentado. Cuando la soda coexistir, la soda que calienta la mezcla, añade el calor se puede utilizar solamente para hacer que la soda el agua se evapora en el vapor en la mezcla, y no puede hacer temperatura del vapor del vapor sobrecalentado. Para conseguir al vapor sobrecalentado, el método de uso general es cocer al vapor separado de la mezcla de soda, para su calefacción posterior, logra componentes de esta tarea se convierte en el sobrecalentador.
2.reduce la temperatura del humo, recuperan el calor en el humo, mejoran eficacia de la caldera.
El recalentador es una clase de sobrecalentador del vapor que recaliente el vapor de baja presión que ha hecho el trabajo y alcance cierta temperatura. El papel del recalentador más futuro mejora la eficacia termal de la circulación de la central eléctrica, y hace la temperatura del vapor de la cuchilla del estadio final de la turbina de vapor controlada dentro de la gama permisible.
1, el papel del recalentador, es hacer un cierto trabajo en el vapor de alta presión del cilindro de la turbina de vapor, de nuevo a la caldera para recalentar. Entonces se devuelve a los cilindros de la presión media y baja de la turbina para continuar el trabajo.
2. Resuelva los parámetros de la instalación del recalentador: para mejorar la eficacia de ciclo de la unidad, para aumentar solamente la presión del vapor y para no aumentar la temperatura, hará la humedad del extractor de la turbina de vapor es demasiado alta, afectando a la seguridad de la turbina de vapor. El aumento posterior de la temperatura del vapor es limitado por las características y el coste des alta temperatura de acero. Usando ciclo de recalentamiento, el descenso útil de la entalpía del vapor en los aumentos de la turbina de vapor, que pueden mejorar más lejos la eficacia de ciclo (el recalentamiento primario puede mejorar la eficacia de ciclo por 4%-6%, recalentamiento secundario puede aumentar en el cerca de 2%), además, la humedad del extractor puede ser reducido perceptiblemente.
Certificaciones
Introducción de la compañía
Establecido en 1985, Zhangjiagang Hua Dong Boiler Co. , El Ltd. (comercio como caldera de HD), produce la central eléctrica; industrial; calor residual; incineración inútil; biomasa; portador térmico orgánico y calderas de vapor eléctricas. Juntado con una gama completa de superficies de calefacción, la caldera de HD trae al mercado un servicio único incluyendo diseño, la fabricación, la instalación, el mantenimiento y el reemplazo de la caldera de las piezas de la presión de la caldera.
1. área de la fabricación de 200.000 metros cuadrados
2. 150 ingenieros
3. 600 soldadores cifrados
4. 60 inspectores autorizados (instructores del nivel-III del NDT)
5. licencias de la clase-UNo para la caldera del diseño y de la fabricación
6. sistema de calidad del 9001:2008 del ISO
7. certificado de ASME de calderas de poder
8. ASME autorización del sello de ‘S’, de ‘U’ y de la NOTA
