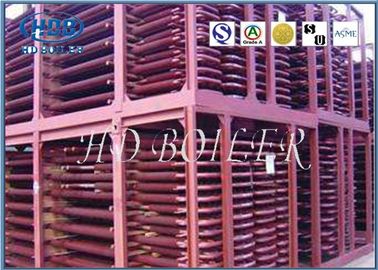

Ahorrador del vapor de la eficacia alta en la caldera para la central eléctrica para uso general//industrial

Ahorrador del vapor de la eficacia alta en la caldera para la central eléctrica para uso general//industrial

El ahorrador está instalado en la parte más inferior del tubo de la cola de la caldera para reciclar el calor residual del humo, un agua de alimentación de la caldera de la calefacción del dispositivo en la presión del tambor del vapor de la superficie saturada de la calefacción por agua, debido a su calor de alta temperatura del humo, reduce la temperatura de extractor del humo, ahorra la energía, mejorar la eficacia, supuesta el ahorrador.

La presión no restringe y puede ser utilizado al ahorrador del carbón de la tubería de acero como tipo de ebullición, que es controlado generalmente por el acero de carbono con un diámetro externo de 32 ~ 51 milímetros. A veces la aleta y la aleta se añaden al tubo para mejorar la transferencia de calor. El ahorrador del carbón de la tubería de acero consiste en el tubo curvado paralelo (llamado tubo serpentino) dispuesto horizontalmente.

Utilizan al ahorrador del carbón principalmente para la industria, y se aplica gradualmente a la agricultura y a algunas industrias relacionadas.

Tipos

1. Puede ser dividido en tipo de no-ebullición y tipo de ebullición según el grado al cual se calienta el agua.

2. Según los materiales de fabricación, hay dos tipos: ahorrador del carbón del arrabio y de la tubería de acero. hacen el ahorrador de No-ebullición del carbón sobre todo del arrabio, pero también se hace del tubo de acero, mientras que hacen el ahorrador de ebullición del carbón solamente del tubo de acero. Los ahorradores del arrabio se utilizan sobre todo en calderas con la presión menos que 2.5MPa.If que la presión excede 2.5MPa, el ahorrador hecho de la tubería de acero será utilizado.

ahorrador

ahorrador

3. El dispositivo se puede dividir en tipo vertical y tipo horizontal.

4. El sentido de chorro relativo del abastecimiento del extractor y de agua del humo se puede dividir en tres tipos: rio abajo, a contracorriente y mezclado.

5. Dividido por la estructura: ahorrador del carbón del tubo ligero y ahorrador aletado del carbón. Los ahorradores aletados incluyen: h-tipo ahorradores (más usados) y ahorradores espirales de la aleta.

6. Según la forma de conducción de calor: conducción directa y conducción indirecta;

Especificaciones

Ventajas

1. Absorba el calor del humo a baja temperatura, reduzca la temperatura de extractor del humo, reducir pérdida del humo y ahorrar el combustible.

2. Desde el agua de alimentación se calienta en el ahorrador antes de entrar en el tambor, la absorción del calor del agua de alimentación en la superficie de calefacción se reduce, y el ahorrador se puede utilizar para substituir la parte de la superficie de calefacción evaporativa de coste elevado.

3. Cuando se aumenta la temperatura del agua de alimentación, la diferencia de la temperatura de la pared será reducida y la tensión termal será reducida correspondientemente para ampliar la vida de servicio del tambor del vapor.
